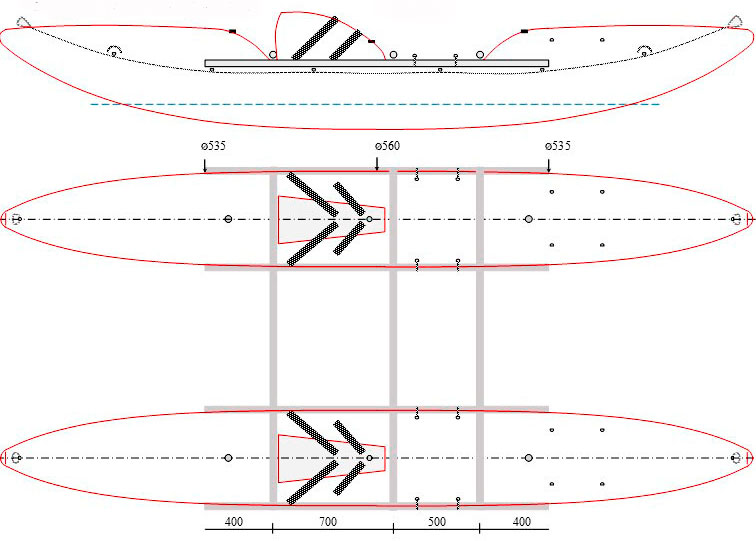

"Белрафт 2" (Габариты: 430х200см, V=1350л)

"Белрафт 2" - двухместный спортивно - туристический катамаран, предназначен для сплава по горным рекам 4-6 к.с.

Гондолы катамарана – однослойные баллоны с внутренними страховочными баллонами.

Надувные сиденья – двухслойные, приклеены к палубе и имеют бедренные и коленные упоры.

Дюралевая рама катамарана имеет прямоугольную форму и крепится к гондолам с помощью карманов, карманы защищены от ударов о камни дополнительным слоем ткани PVC.

Однослойные баллоны изготавливаются из ткани: дно - boat PVC ПАНАМА 1250гр, бок - boat PVC ПАНАМА 1100гр, верх - boat PVC 750гр, страховочные баллоны - .boat PVC 400гр.

Швы – сварные, с двухсторонней герметизацией.

Рама изготавливается из дюралевых труб марки Д16Т не слабее Ø 40х1,5-2мм.

На поперечных трубах рамы жёстко закреплены ударопрочные пластиковые кницы. Кницы имеют нержавеющие стальные штырьки Ø6мм. Окончания продольных и поперечных труб защищены от ударов о камни ударопрочными пластиковыми заглушками.

Технические данные

Длина	430 см
Ширина	200 см
Макс. диаметр баллонов	56 см
Объем баллонов (без учёта объёма надувных сидений)	1350 л
Грузоподъемность	400 кг
Вес катамарана (без рамы)	кг
Вес рамы	кг
Экипаж:	2 человека

Комплектность

	Гондолы катамарана:
1.1	Однослойные (моно) баллоны с внутренними страховочными баллонами	2 шт.
1.5	Воздухонепроницаемый внутренний баллон сиденья, 51х89 см	2 шт.
5.10	Плоский ремень 38 мм с петлёй для крепления бедренных упоров к раме8	4 шт.
3.3	Съёмные люверсы с петлёй для удобства крепления груза на палубе	8 шт.
2.2	Плоская капроновая лента10мм для боковой страховочной обвязки	25м.
	Ремонтный набор (ткань ПВХ, трубка надува....)	набор
	Руководство по эксплуатации, гарантийный талон
	Тубус с наплечным ремнем для рамы.	1 шт
	Сумка с ручками для хранения и переноски баллонов	2 шт.

	Рама катамарана:
6.0	Труба продольная, цельная Д16т Ø40х1,5мм, L=2000 мм	4 шт.
6.1	Труба поперечная, цельная Д16т Ø40х2мм , L=2000 мм	3 шт.
6.2	Выжимная труба палубы, цельная Д16т Ø25х1,5мм, L=1240 мм	2 шт.
6.11	Кольцо силовое для сборки рамы.	12 шт.
6.12	Дюралевый пруток "скрутка" Д16Т Ø10мм , L =180 мм	12 шт.
6.13	Фиксатор "скрутки"	12 шт.

Устройство катамарана

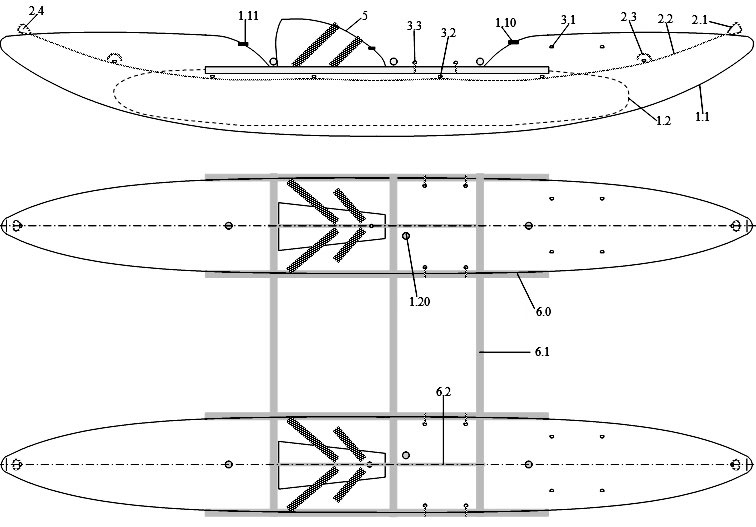

Рисунок 1

Гондолы катамарана: 1.1. Гондола катамарана. 1.2. Страховочный внутренний баллон (объём 300л.). 1.10.Клапан надува гондолы катамарана. 1.11. Стравливающий страховочный клапан гондолы. 1.20. Клапан надува страховочного внутреннего баллона. 1.5. Надувное сидение с бедренными и коленными упорами.

Вспомогательные элементы: 2.1. Носовая ручка с люверсом для удобства чалки катамарана. 2.2.Страховочная обвязка по каждому борту. 2.3. Боковая ручка с люверсом для переноски катамарана, на каждом борту по 2 ручки (всего 8шт). 2.4. Кормовая ручка с металлическим люверсом. 3.1. Металлические люверсы для крепления личных вещей. 3.2. Металлические люверсы для крепления страховочной обвязки по каждому борту. 3.3.Съёмные люверсы для удобства крепления груза на палубе.

Рама катамарана: 6.0. Продольные трубы рамы. 6.1. Поперечные трубы рамы с закреплёнными кницами. 6.2.Выжимные трубы палубы.

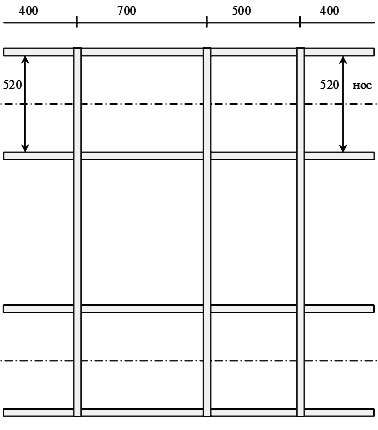

Рисунок 2 Рама катамарана

Надувное сидение

Рисунок 3

1. Гондола катамарана. 1.5. Сиденье надувное. 5.0. Самозакрывающийся клапан для заправки внутреннего баллона в силовую оболочку сидения. 5.1. Бедренные упоры с двойной металлической пряжкой. 5.10. Плоский ремень с петлей для крепления бедренных упоров к продольной трубе рамы. 5.11. Перемычка капроновая у основания бедренных упоров. 5.2. Коленные упоры. 5.20. Трапеция с двойной металлической пряжкой для крепления коленных упоров. 6.0. Продольная труба рамы. 6.3. Поперечная труба рамы с закреплёнными кницами. 6.30. Кница с стальным штырьком (закреплена на поперечной трубе). 6.11. Соединение боковой и поперечной труб капроновым силовым кольцом. 6.12. Дюралевый пруток – «скрутка». 6.13. Фиксатор «скрутки»

Гарантийные обязательства

Изготовитель, гарантирует безотказную работу катамарана в течение 24 месяцев со дня продажи потребителю и не несет ответственности за дефекты, возникшие в результате неправильного хранения, эксплуатации, чрезмерных нагрузок или использовании катамарана не по назначению.

Сравнить "Белрафт-2" с другими катамаранами можно ЗДЕСЬ.
