"Белрафт 2ТТ" (Габариты: 405х212см, V=1400л)

"Белрафт 2ТТ" - двухместный спортивно - туристический катамаран повышенной грузоподъёмности, преднозначен для сплава по гоным рекам 4-6 к.с.

Гондолы катамарана – однослойные баллоны с внутренними страховочными баллонами, изготавливаются из ткани: дно - boat PVC ПАНАМА 1250, бок - boat ПАНАМА PVC 1100гр, верх - boat PVC 750гр, страховочные баллоны - из ткани boat PVC 400гр.

Надувные сиденья - двухслойные, приклеены к палубе и имеют бедренные и коленные упоры..

Рама катамарана крепится к гондолам с помощью карманов.

Карманы из прочной ткани PVC, защищены от ударов о камни дополнительным слоем PVC.

Швы - сварные, с двухсторонней герметизацией.

Рама изготавливается из дюралевых труб марки Д16Т не слабее Ø 37-40х1,5мм и 40х1,5-2мм.

Поперечные трубы имеют жёстко закрепленные кницы с нержавеющими металлическими штырьками Ø6мм.

Окончания продольных и поперечных труб защищены от ударов о камни пластиковыми заглушками.

Технические данные

Длина	405 см
Ширина	212 см
Макс. диаметр баллонов	62 см
Объем баллонов (без учёта объёма надувных сидений)	1400 л
Грузоподъемность	450 кг
Вес моно баллонов с надувными сидениями	~ кг
Экипаж: - 2 человека

Коплектномсть

	Гондолы катамарана:
1.1	Однослойные (моно) баллоны с внутренними страховочными баллонам	2 шт.
1.5.	Двухслойное надувное сидение с внутренним баллоном и трубкой надува	2 шт.
5.10	Плоский ремень с петлей для крепления бедренных упоров к раме	4 шт.
2.2	Плоский шнур для организации боковой страховочной обвязки.	25 м
3.3	Съёмные металлические люверсы для удобства крепления груза на палубе	8 шт.
	Ремонтный набор (ткань PVC, клапан ...)	набор
	Руководство по эксплуатации	1 шт
	Тубус с наплечным ремнём для хранения и переноски рамы.	1 шт
	Сумка с ручками для хранения и переноски баллонов	2 шт

	Рама катамарана:
6.0	Труба продольная, цельная Д16т Ø40х1,5мм, L=1790мм	4 шт.
6.1	Труба поперечная, разборная Д16т Ø40х2мм, L=2025мм	1 шт.
6.2	Труба поперечная, разборная Д16т Ø40х2мм, L=2065мм	1 шт.
6.3	Труба поперечная, разборная Д16т Ø40х2мм, L=2115мм	1 шт.
6.4	Выжимная труба палубы Д16т Ø25х1,5мм. L=1300мм	2 шт.
6.11	Кольцо капроновое силовое для сборки рамы	12 шт.
6.12	"Скрутка" - дюралевый пруток Д16т Ø10мм, L=180 мм	12 шт.
6.13	Фиксатор "скрутки"	12 шт.

Устройство катамарана

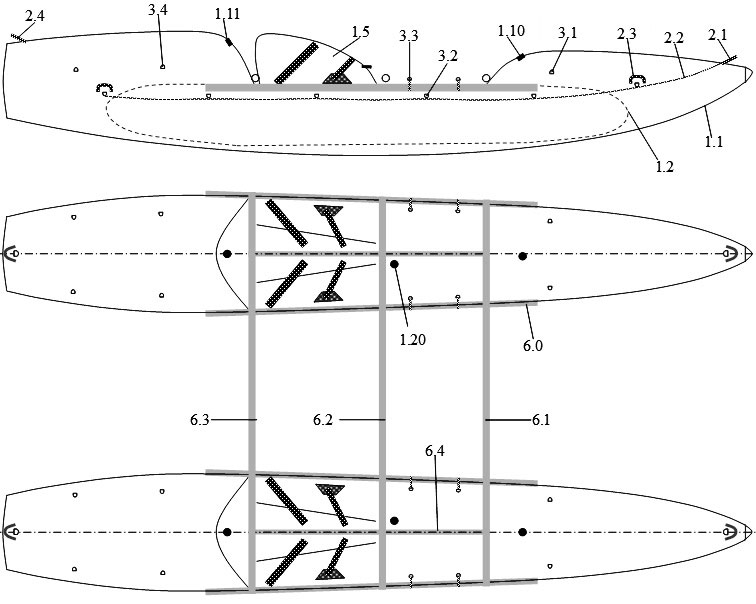

Рисунок 1

Гондолы катамарана: 1.1.Гондола катамарана. 1,2.Страховочный внутренний баллон (объём 300л) 1.10.Клапан надува гондолы катамарана. 1.11.Стравливающий страховочный клапан. 1.20.Клапан надува страховочного внутреннего баллона. 1.5.Надувное сидение с бедренными и коленными упорами.

Вспомогательные элементы: 2.1.Носовая ручка с металлическим люверсом. 2.2.Боковая страховочная обвязка по каждому борту. 2.3.Боковые ручки с металлическими люверсами по каждому борту. (всего 8 шт)..2.4.Кормовая ручка с металлическим люверсом. 3.1.Металлические люверсы для крепления "морковки" 3.2.Металлические люверсы по каждому борту для крепления страховочной обвязки..3.3.Съёмные металлические люверсы для удобства крепления груза на палубе. 3.4.Металлические люверсы для крепления дополнительного груза на корме.

Рама катамарана: 6.0.Труба продольная. 6.1,6.2,6.3.Трубы поперечные, с закреплёнными кницами. 6.4.Выжимная труба палубы.

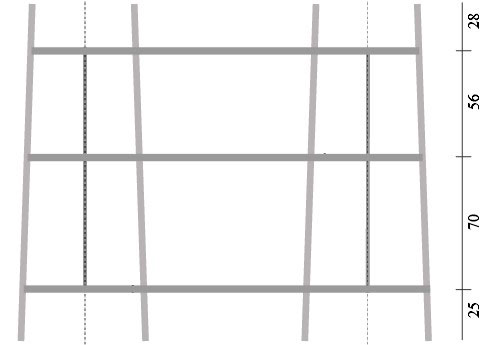

Рисунок 2 Рама катамарана.

Надувное сидение

Рисунок 3

1. Гондола катамарана. 1.5. Сиденье надувное. 5.0. Самозакрывающийся клапан для заправки внутреннего баллона в силовую оболочку сидения. 5.1. Бедренные упоры с двойной металлической пряжкой. 5.10. Плоский ремень с петлей для крепления бедренных упоров к продольной трубе рамы. 5.11. Перемычка капроновая у основания бедренных упоров. 5.2. Коленные упоры. 5.20. Трапеция с двойной металлической пряжкой для крепления коленных упоров. 6.0. Продольная труба рамы. 6.3. Поперечная труба рамы с закреплёнными кницами. 6.30. Кница с стальным штырьком (закреплена на поперечной трубе). 6.11. Соединение боковой и поперечной труб капроновым силовым кольцом. 6.12. Дюралевый пруток – «скрутка». 6.13. Фиксатор «скрутки».

Гарантийные обязательства.

Изготовитель, Индивидуальный Предприниматель Новиков Александр Иванович, свидетельство №190280437, от 26.09.2001г. г. Минск, Республика Беларусь, гарантирует безотказную работу катамарана в течение 24 месяцев со дня продажи потребителю и не несет ответственности за дефекты, возникшие в результате неправильного хранения, эксплуатации, чрезмерных нагрузок или использовании катамарана не по назначению.

Сравнить "Белрафт-2ТТ" с другими катамаранами можно ЗДЕСЬ.
