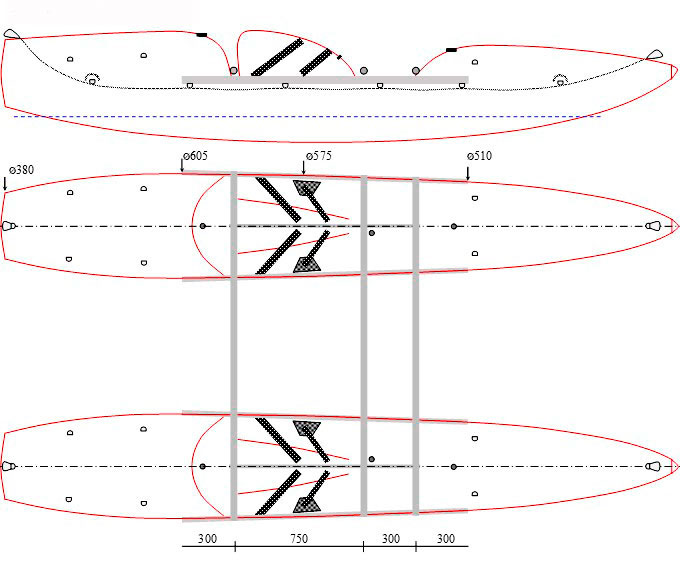

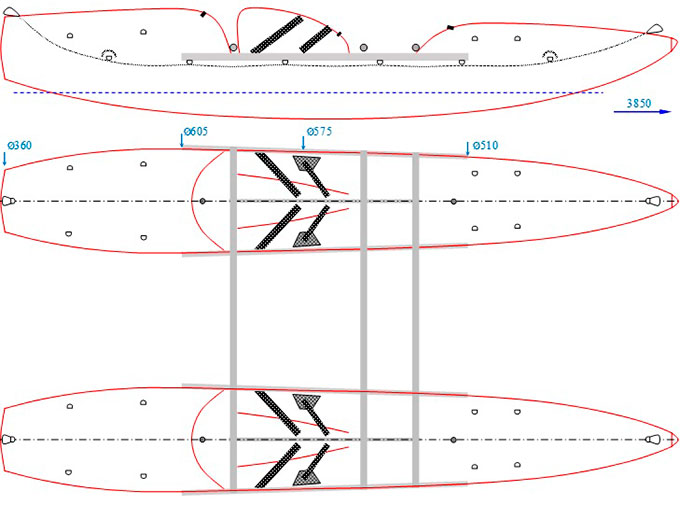

"Белрафт 2Т" (Габариты: 385х200см, V=1320л)

"Белрафт 2Т" - двухместный спортивно - туристический катамаран, предназначен для спортивного сплава по рекам 4-6 к.с.

Гондолы катамарана – однослойные баллоны с внутренними страховочными баллонами, изготавливаются из ткани: дно - boat PVC ПАНАМА 1250, бок - boat ПАНАМА PVC 1100гр, верх - boat PVC 750гр, страховочные баллоны - из ткани boat PVC 400гр.

Надувные сиденья - двухслойные, приклеены к палубе и имеют бедренные и коленные упоры..

Рама катамарана крепится к гондолам с помощью карманов.

Карманы из прочной ткани PVC, защищены от ударов о камни дополнительным слоем PVC.

Швы - сварные, с двухсторонней герметизацией.

Рама изготавливается из дюралевых труб марки Д16Т не слабее Ø 37-40х1,5мм и 40х1,5-2мм.

Поперечные трубы имеют жёстко закрепленные кницы с нержавеющими металлическими штырьками Ø6мм.

Окончания продольных и поперечных труб защищены от ударов о камни пластиковыми заглушками.

Технические данные

Длина	385 см
Ширина	200 см
Макс. диаметр баллонов	60,5 см
Объем баллонов (без учёта объёма надувных сидений)	1320 л
Грузоподъемность	350 кг
Вес моно баллонов с надувными сидениями
Экипаж:	2 человека

Комплектность

	Гондолы катамарана:
1.1	Однослойные (моно) баллоны с внутренними страховочными баллонами.	2 шт.
1.5	Двухслойное надувное сидение с внутренним баллоном и трубкой надува.	2 шт.
5.10	Плоский ремень с петлей для крепления бедренных упоров к раме	4 шт.
2.2	Плоский шнур для организации боковой страховочной обвязки.	25 м
	Ремонтный набор (ткань PVC, клапан. трубка надува ...)	набор
	Руководство по эксплуатации	1 шт
	Тубус с наплечным ремнём для хранения и переноски рамы.	1 шт
	Сумка с ручками для хранения и переноски баллонов	2 шт

	Рама катамарана:
6.0	Труба продольная, цельная Д16т Ø40х1,5мм, L=1650мм	4 шт.
6.1	Труба поперечная, цельная Д16т Ø40х2мм, L=1930мм	1 шт.
6.2	Труба поперечная, цельная Д16т Ø40х2мм, L=1950мм	1 шт.
6.3	Труба поперечная, цельная Д16т Ø40х2мм, L=2000мм	1 шт.
6.4	Выжимная труба палубы Д16т Ø25х1,5мм. L=1090мм	2 шт.
6.11	Кольцо капроновое силовое для сборки рамы	12 шт.
6.12	"Скрутка" - дюралевый пруток Д16т Ø10мм, L=180 мм	12 шт.
6.13	Фиксатор "скрутки"	12 шт.

Устройство катамарана

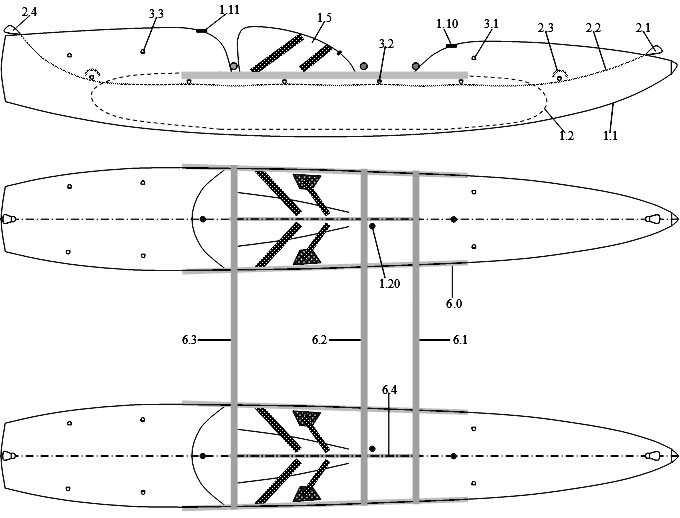

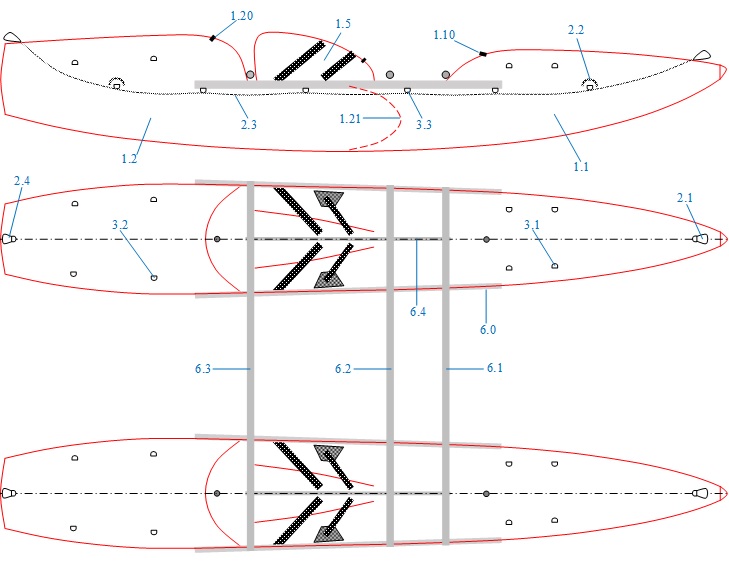

Рисунок 1

Гондолы катамарана: 1.1.Гондола катамарана. 1,2.Страховочный внутренний баллон (объём 300л) 1.10.Клапан надува гондолы катамарана. 1.11.Стравливающий страховочный клапан. 1.20.Клапан надува страховочного внутреннего баллона. 1.5.Надувное сидение с бедренными и коленными упорами.

Вспомогательные элементы: 2.1.Носовая ручка с металлическим люверсом. 2.2.Боковая страховочная обвязка по каждому борту. 2.3.Боковые ручки с металлическими люверсами по каждому борту. (всего 8 шт)..2.4.Кормовая ручка с металлическим люверсом. 3.1.Металлические люверсы для крепления "морковки" 3.2.Металлические люверсы по каждому борту для крепления страховочной обвязки.. 3.3.Металлические люверсы для крепления дополнительного груза на корме.

Рама катамарана: 6.0.Труба продольная. 6.1,6.2,6.3.Трубы поперечные, с закреплёнными кницами. 6.4.Выжимная труба палубы.

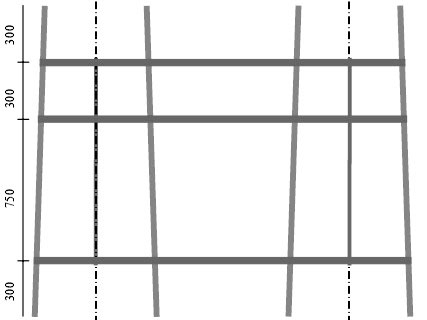

Рисунок 2 Рама катамарана

Надувное сидение

Рисунок 3

1.Гондола катамарана. 1.5.Сиденье надувное. 5.0.Самозакрывающийся клапан для заправки внутреннего баллона в силовую оболочку сидения. 5.1.Бедренные упоры с двойной металлической пряжкой. 5.10.Плоский ремень с петлей для крепления бедренных упоров к продольной трубе рамы. 5.11.Перемычка капроновая у основания бедренных упоров. 5.2. Коленные упоры. 5.20.Трапеция с двойной металлической пряжкой для крепления коленных упоров. 6.0.Продольная труба рамы. 6.3.Поперечная труба рамы с закреплёнными кницами. 6.30.Кница с стальным штырьком (закреплена на поперечной трубе). 6.11.Соединение боковой и поперечной труб капроновым силовым кольцом. 6.12.Дюралевый пруток – «скрутка». 6.13.Фиксатор «скрутки»..

Гарантийные обязательства.

Изготовитель, Индивидуальный Предприниматель Новиков Александр Иванович, свидетельство №190280437, от 26.09.2001г. г. Минск, Республика Беларусь, гарантирует безотказную работу катамарана в течение 24 месяцев со дня продажи потребителю и не несет ответственности за дефекты, возникшие в результате неправильного хранения, эксплуатации, чрезмерных нагрузок или использовании катамарана не по назначению.

Сравнить "Белрафт-2Т" с другими катамаранами можно ЗДЕСЬ.
