"Белрафт 4Т" (Габариты: 500х215см, V=2200л)

1-я ступень п. "Катюша", р. Чичкан, Киргизия.

"Белрафт 4Т" - четырёхместный спортивно - туристический катамаран. предназначен для сплава по горным рекам 4-6 к.с.

Гондолы катамарана – однослойные баллоны с внутренними страховочными баллонами (700л).

Надувные сиденья – двухслойные, приклеены к палубе и имеют бедренные и коленные упоры.

Дюралевая рама катамарана имеет форму трапеции и крепится к гондолам с помощью карманов, карманы защищены от ударов о камни дополнительным слоем ткани PVC.

Однослойные баллоны изготавливаются из ткани: дно - boat PVC двойная ПАНАМА 1450гр, бок - boat PVC ПАНАМА 12500гр, верх - boat PVC 750-850гр, страховочные баллоны - .boat PVC 400гр.

Швы – сварные, с двухсторонней герметизацией.

Рама изготавливается из дюралевых труб марки Д16Т не слабее Ø 40х2мм.

На поперечных трубах рамы жёстко закреплены ударопрочные пластиковые кницы. Кницы имеют нержавеющие стальные штырьки Ø6мм. Окончания продольных и поперечных труб защищены от ударов о камни ударопрочными пластиковыми заглушками.

Технические данные

Длина	500 см
Ширина	215 см
Макс. диаметр баллонов	66 см
Объем баллонов (без учёта объёма надувных сидений)	2200 л
Грузоподъемность	700 кг
Вес катамарана (без рамы)	кг
Экипаж: - 4 человека

Коплектномсть

	Гондолы катамарана:
1.1	Однослойные (моно) баллоны с внутренними страховочными баллонами	2 шт.
1.5.	Воздухонепроницаемый внутренний баллон сиденья, 51х89 см	4 шт.
5.10	Плоский ремень с петлей для крепления бедренных упоров к рам	8 шт
2.2	Плоский шнур для организации боковой страховочной обвязки.	25 м
3.3	Съёмные металлические люверсы для удобства крепления груза на палубе	8 шт
	Ремонтный набор (ткань PVC, клапан, трубка надува ...)	набор
	Руководство по эксплуатации	1 шт
	Тубус с наплечным ремнём для хранения и переноски рамы	1 шт
	Сумка с ручками для хранения и переноски баллонов	2 шт

	Рама катамарана:
6.0	Труба продольная, разборная Д16т Ø40х2мм, L=2740мм	4 шт.
6.1	Труба поперечная, разборная Д16т Ø40х2мм, L=2065мм	1 шт.
6.2	Труба поперечная, разборная Д16т Ø40х2мм, L=2090мм	1 шт.
6.3	Труба поперечная, разборная Д16т Ø40х2мм, L=2120мм	1 шт.
6.4	Труба поперечная, разборная Д16т Ø40х2мм, L=2145мм	1 шт.
6.5	Выжимная труба палубы Д16т Ø25х1,5мм. L= 2280мм	2 шт.
6.11	Кольцо капроновое силовое для сборки рамы	16 шт.
6.12	"Скрутка" - дюралевый пруток Д16т Ø10мм, L=180 мм	16 шт.
6.13	Фиксатор "скрутки"	16 шт.

Устройство катамарана

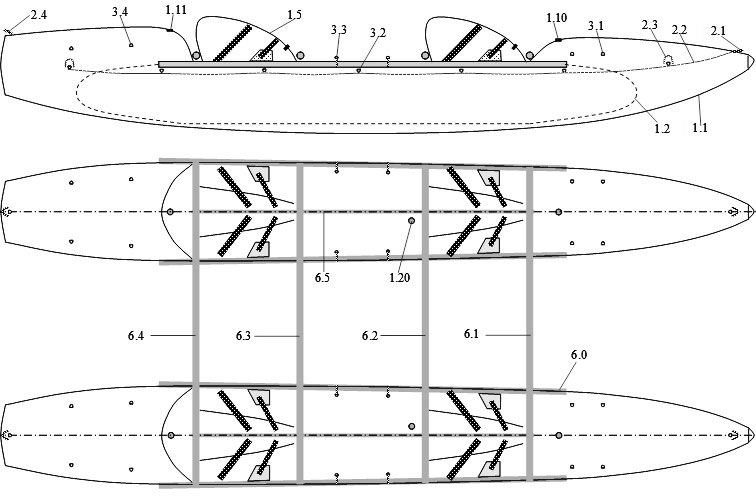

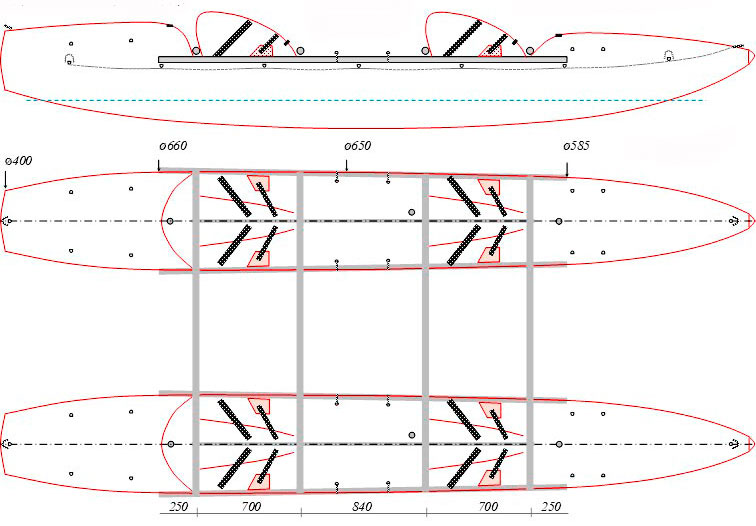

Рисунок 1

Гондолы катамарана: 1.1. Гондола катамарана. 1.2. Страховочный внутренний баллон (объём 700л.). 1.10.Клапан надува гондолы катамарана. 1.11. Стравливающий страховочный клапан гондолы. 1.20. Клапан надува страховочного внутреннего баллона. 1.5. Надувное сидение с бедренными и коленными упорами.

Вспомогательные элементы: 2.1. Носовая ручка с люверсом для удобства чалки катамарана. 2.2.Страховочная обвязка по каждому борту. 2.3. Боковая ручка с люверсом для переноски катамарана, на каждом борту по 2 ручки. 2.4. Кормовая ручка с металлическим люверсом. 3.1. Металлические люверсы для крепления личных вещей. 3.2. Металлические люверсы для крепления страховочной обвязки по каждому борту. 3.3. Съёмные люверсы для удобства крепления груза на палубе. 3.4. Металлические люверсы для крепления дополнительного груза на корме.

Рама катамарана: 6.0. Продольная труба рамы. 6.1.6.2.6.3.6.4. Поперечные трубы рамы с закреплёнными кницами. 6.5. Выжимные трубы палубы.

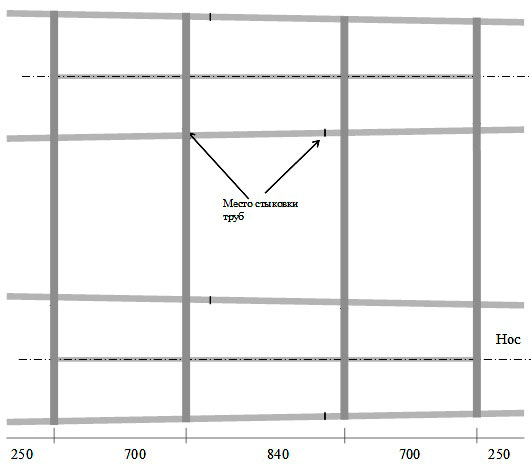

Рисунок 2 Рама катамарана.

Надувное сидение

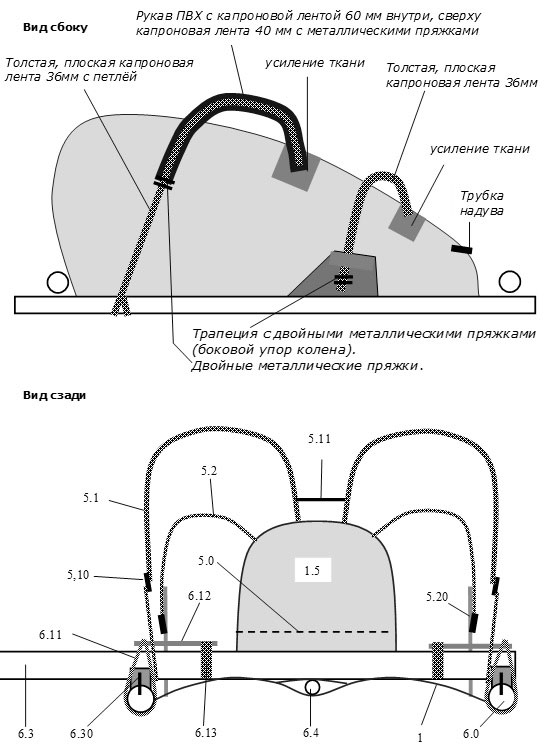

Рисунок 3

1. Гондола катамарана. 1.5. Сиденье надувное. 5.0. Самозакрывающийся клапан для заправки внутреннего баллона в силовую оболочку сидения. 5.1. Бедренные упоры с двойной металлической пряжкой. 5.10. Плоский ремень с петлей для крепления бедренных упоров к продольной трубе рамы. 5.11. Перемычка капроновая у основания бедренных упоров. 5.2. Коленные упоры. 5.20. Трапеция с двойной металлической пряжкой для крепления коленных упоров. 6.0. Продольная труба рамы. 6.3. Поперечная труба рамы с закреплёнными кницами. 6.30. Кница с стальным штырьком (закреплена на поперечной трубе). 6.11. Соединение боковой и поперечной труб капроновым силовым кольцом. 6.12. Дюралевый пруток – «скрутка». 6.13. Фиксатор «скрутки»

Гарантийные обязательства

Изготовитель, Индивидуальный Предприниматель Новиков Александр Иванович, свидетельство №190280437, от 26.09.2001г. г. Минск, Республика Беларусь, гарантирует безотказную работу катамарана в течение 24 месяцев со дня продажи потребителю и не несет ответственности за дефекты, возникшие в результате неправильного хранения, эксплуатации, чрезмерных нагрузок или использовании катамарана не по назначению.

Сравнить "Белрафт-4Т" с другими катамаранами можно ЗДЕСЬ.
