"Белрафт 6TТ" (Габариты: 550х230см, V=2600л)

"Белрафт 6ТT" - шестиместный туристический катамаран для водных маршрутов 1-5 к.с.

Удобный и комфортный катамаран, предназначен для организации коммерческих водных маршрутов и водных путешествий большой компанией.

Гондолы катамарана – однослойные баллоны с поперечной перегородкой, изготавливаются: дно из ткани повышенной прочности - boat PVC двойная ПАНАМА 1450гр, бок - boat PVC ПАНАМА 1250гр, верх - boat PVC 850гр, перегородка баллона - .boat PVC 400гр.

Надувные сиденья - двухслойные, приклеены к палубе и имеют бедренные и коленные упоры..

Рама катамарана крепится к гондолам с помощью карманов.

Карманы, из прочной дублированной ткани PVC, защищены от ударов о камни дополнительным слоем PVC.

Швы - плоские шито-клееные, с двухсторонней герметизацией.

Рама изготавливается из дюралевых труб марки Д16Т не слабее Ø 40х2мм.

На поперечных трубах рамы жёстко закреплены ударопрочные пластиковые кницы. Кницы имеют нержавеющие стальные штырьки Ø6мм. Окончания продольных и поперечных труб защищены от ударов о камни ударопрочными пластиковыми заглушками.

Технические данные

Длина	550 см
Ширина	230 см
Макс. диаметр баллонов	68 см
Объем баллонов (без учёта объёма надувных сидений)	2600 л
Грузоподъемность	800 кг
Вес катамарана без рамы	45 кг
Экипаж: - 6 человек

Комплектность

	Гондолы катамарана:
1.	Однослойные баллоны	2 шт.
1.50	Воздухонепроницаемый внутренний баллон сиденья 51х89 см	6 шт.
5.10	Плоский ремень с петлёй для крепления бедренных упоров к раме	12 шт.
2.2	Плоский шнур 10мм для боковой страховочной обвязки	25 м.
	Ремонтный набор (ткань ПВХ, клапан, ....)	набор
	Руководство по эксплуатации, гарантийный талон
	Сумка с ручками для хранения и переноски баллонов	2 шт.
	Тубус с наплечным ремнем для рамы.	1 шт

	Рама катамарана:
6.0	Труба продольная, разборная Д16т Ø40х2мм, L=3300 мм	4 шт.
6.1	Труба поперечная, разборная Д16т Ø40х2мм , L=2180 мм	1 шт.
6.2	Труба поперечная, разборная Д16т Ø40х2мм , L=2210 мм	1 шт.
6.3	Труба поперечная, разборная Д16т Ø40х2мм, L=2255 мм	1 шт.
6.4	Труба поперечная, разборная Д16т Ø40х2мм, L=2270 мм	1 шт.
6.5	Труба поперечная, разборная Д16т Ø40х2мм, L=2300 мм	1 шт.
6.6	Выжимная труба палубы, разборная Д16т Ø25х1,5мм, L=2840 мм	2 шт.
6.11	Кольцо силовое для сборки рамы	20 шт.
6.12	Дюралевый пруток "скрутка" Д16Т Ø10мм , L =180 мм	20 шт.
6.13	Фиксатор "скрутки"	20 шт.

Устройство катамарана

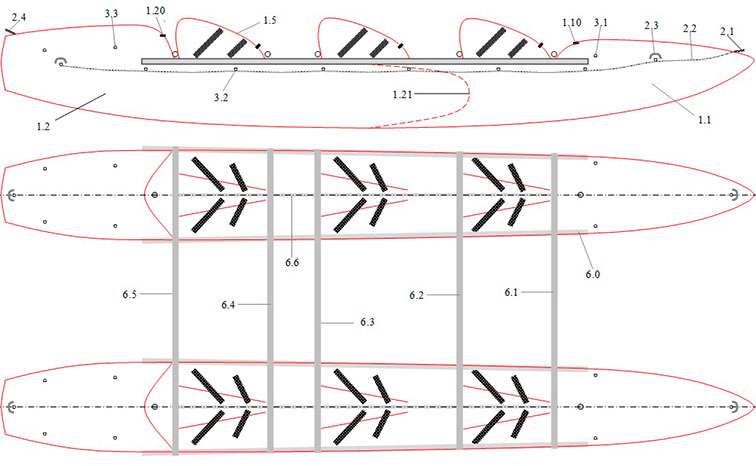

Рисунок 1

Гондолы катамарана: 1.1.Носовой отсек баллона катамарана. 1.2.Кормовой отсек баллона катамарана 1,21.Поперечная перегородка 1.10.Клапан надува носового отсека баллона катамарана. 1.20.Клапан надува кормового отсека баллона. 1.5.Надувное сидение с бедренными и коленными упорами.

Вспомогательные элементы: 2.1. Носовая ручка с люверсом для удобства чалки катамарана. 2.2.Страховочная обвязка по каждому борту. 2.3. Боковая ручка с люверсом для переноски катамарана, на каждом борту по 2 ручки (всего 8 шт). 2.4. Кормовая ручка с металлическим люверсом. 3.1. Металлические люверсы для крепления «морковки». 3.2. Металлические люверсы для крепления страховочной обвязки по каждому борту. 3.3. Металлические люверсы для крепления дополнительного груза на корме.

Рама катамарана: 6.0. Продольная труба рамы. 6.1. 6.2. 6.3. 6.4. 6,5. Поперечные трубы рамы с закреплёнными кницами. 6.6. Выжимные трубы палубы.

Рисунок 2 Рама катамарана

Надувное сидение

Рисунок 3

1. Гондола катамарана. 1.5. Сиденье надувное. 5.0. Самозакрывающийся клапан для заправки внутреннего баллона в силовую оболочку сидения. 5.1. Бедренные упоры с двойной металлической пряжкой. 5.10. Плоский ремень с петлей для крепления бедренных упоров к продольной трубе рамы. 5.11. Перемычка капроновая у основания бедренных упоров. 5.2. Коленные упоры. 5.20. Трапеция с двойной металлической пряжкой для крепления коленных упоров. 6.0. Продольная труба рамы. 6.3. Поперечная труба рамы с закреплёнными кницами. 6.30. Кница с стальным штырьком (закреплена на поперечной трубе). 6.11. Соединение боковой и поперечной труб капроновым силовым кольцом. 6.12. Дюралевый пруток – «скрутка». 6.13. Фиксатор «скрутки».

Гарантийные обязательства

Изготовитель гарантирует безотказную работу катамарана в течение 24 месяцев со дня продажи потребителю и не несет ответственности за дефекты, возникшие в результате неправильного хранения, эксплуатации, чрезмерных нагрузок или использовании катамарана не по назначению.

Сравнить "Белрафт - 6ТТ" с другими катамаранами можно ЗДЕСЬ.
