"Белрафт 4Т" (Габариты: 500х215см, V=2200л)

1-я ступень п. "Катюша", р. Чичкан, Киргизия.

"Белрафт 4Т" - четырёхместный спортивно - туристический катамаран, предназначен для сплава по горным рекам 4-6 к.с.

Гондолы катамарана – однослойные баллоны с поперечной перегородкой, изготавливаются: дно из ткани повышенной прочности - boat PVC двойная ПАНАМА 1450гр, бок - boat PVC ПАНАМА 1250гр, верх - boat PVC 850гр, перегородка баллона - .boat PVC 400гр.

Надувные сиденья - двухслойные, приклеены к палубе и имеют бедренные и коленные упоры..

Рама катамарана крепится к гондолам с помощью карманов.

Карманы, из прочной дублированной ткани PVC, защищены от ударов о камни дополнительным слоем PVC.

Швы - плоские шито-клееные, с двухсторонней герметизацией.

Рама изготавливается из дюралевых труб марки Д16Т не слабее Ø 40х2мм.

На поперечных трубах рамы жёстко закреплены ударопрочные пластиковые кницы. Кницы имеют нержавеющие стальные штырьки Ø6мм. Окончания продольных и поперечных труб защищены от ударов о камни ударопрочными пластиковыми заглушками.

Технические данные

Длина	500 см
Ширина	215 см
Макс. диаметр баллонов	66 см
Объем баллонов (без учёта объёма надувных сидений)	2200 л
Грузоподъемность	700 кг
Вес катамарана без рамы	кг
Экипаж: - 4 человека

Коплектномсть

	Гондолы катамарана:
1.	Однослойные баллоны	2 шт.
1.50.	Воздухонепроницаемый внутренний баллон сиденья, 51х89 см	4 шт.
5.10	Плоский ремень с петлей для крепления бедренных упоров к рам	8 шт
2.3	Плоский шнур для организации боковой страховочной обвязки.	25 м
	Съёмные металлические люверсы для удобства крепления груза на палубе	8 шт
	Ремонтный набор (ткань PVC, клапан, ...)	набор
	Руководство по эксплуатации	1 шт
	Тубус с наплечным ремнём для хранения и переноски рамы	1 шт
	Сумка с ручками для хранения и переноски баллонов	2 шт

	Рама катамарана:
6.0	Труба продольная, разборная Д16т Ø40х2мм, L=2740мм	4 шт.
6.1	Труба поперечная, разборная Д16т Ø40х2мм, L=2065мм	1 шт.
6.2	Труба поперечная, разборная Д16т Ø40х2мм, L=2090мм	1 шт.
6.3	Труба поперечная, разборная Д16т Ø40х2мм, L=2120мм	1 шт.
6.4	Труба поперечная, разборная Д16т Ø40х2мм, L=2145мм	1 шт.
6.5	Выжимная труба палубы Д16т Ø25х1,5мм. L= 2280мм	2 шт.
6.11	Кольцо капроновое силовое для сборки рамы	16 шт.
6.12	"Скрутка" - дюралевый пруток Д16т Ø10мм, L=180 мм	16 шт.
6.13	Фиксатор "скрутки"	16 шт.

Устройство катамарана

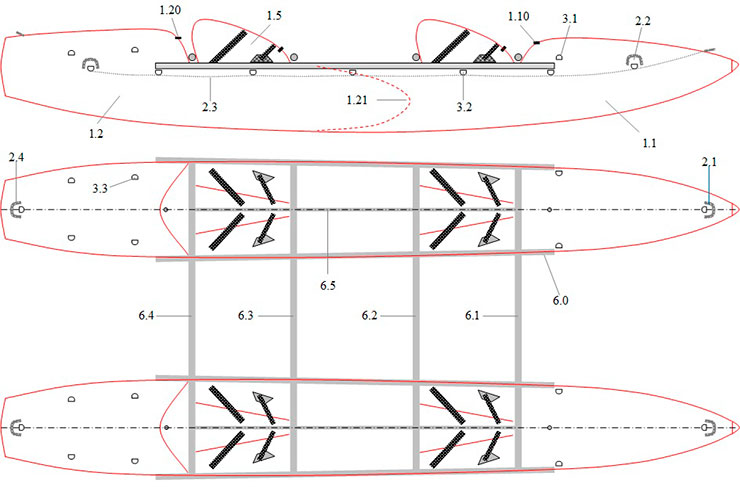

Рисунок 1

Гондолы катамарана: 1.1.Носовой отсек баллона катамарана. 1.2.Кормовой отсек баллона катамарана 1,21.Поперечная перегородка 1.10.Клапан надува носового отсека баллона катамарана. 1.20.Клапан надува кормового отсека баллона. 1.5.Надувное сидение с бедренными и коленными упорами.

Вспомогательные элементы: 2.1.Носовая ручка с металлическим люверсом. 2.2.Боковые ручки с металлическими люверсами по каждому борту. (всего 8 шт).. 2.3.Боковая страховочная обвязка по каждому борту. 2.4.Кормовая ручка с металлическим люверсом. 3.1.Металлические люверсы для крепления личных вещей 3.2.Металлические люверсы по каждому борту для крепления страховочной обвязки. 3.3.Металлические люверсы для крепления дополнительного груза на корме.

Рама катамарана: 6.0.Труба продольная. 6.1,6.2,6.3.6.4.Трубы поперечные, с закреплёнными кницами. 6.5.Выжимная труба палубы.

Рисунок 2 Рама катамарана.

Надувное сидение

Рисунок 3

1. Гондола катамарана. 1.5. Сиденье надувное. 5.0. Самозакрывающийся клапан для заправки внутреннего баллона в силовую оболочку сидения. 5.1. Бедренные упоры с двойной металлической пряжкой. 5.10. Плоский ремень с петлей для крепления бедренных упоров к продольной трубе рамы. 5.11. Перемычка капроновая у основания бедренных упоров. 5.2. Коленные упоры. 5.20. Трапеция с двойной металлической пряжкой для крепления коленных упоров. 6.0. Продольная труба рамы. 6.3. Поперечная труба рамы с закреплёнными кницами. 6.30. Кница с стальным штырьком (закреплена на поперечной трубе). 6.11. Соединение боковой и поперечной труб капроновым силовым кольцом. 6.12. Дюралевый пруток – «скрутка». 6.13. Фиксатор «скрутки»

Гарантийные обязательства

Изготовитель гарантирует безотказную работу катамарана в течение 24 месяцев со дня продажи потребителю и не несет ответственности за дефекты, возникшие в результате неправильного хранения, эксплуатации, чрезмерных нагрузок или использовании катамарана не по назначению.

Сравнить "Белрафт-4Т" с другими катамаранами можно ЗДЕСЬ.
